Допуски на литье включают допуски на литье под давлением, литье по выплавляемым моделям и литье в песчаные формы из алюминия, цинка или меди.

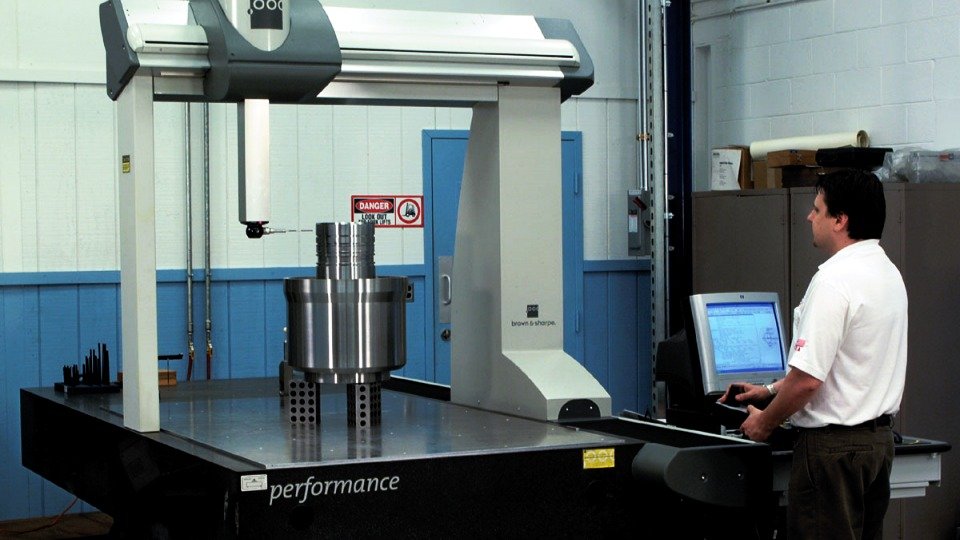

Допуски литья: искусство баланса между точностью и стоимостью

В обрабатывающей промышленности литьё является основным процессом обработки металлов давлением, и контроль допусков напрямую влияет на размерную точность, производительность сборки и стоимость изготовления деталей. Допуски литья — это не просто набор цифр, а системная инженерия, требующая всестороннего учёта характеристик процесса, свойств материалов, масштаба размеров и экономичности. В этой статье мы систематически проанализируем ключевые аспекты допусков литья, от базовых концепций до практического применения. Сегодня я неожиданно вспомнил об этой теме, потому что в прошлом году один британский заказчик, запрашивая коммерческое предложение, указал точность ±0,1%, а не ±0,01%. Эта деталь убедила нас, что потребности заказчика — ключ к нашей качественной работе. Далее давайте рассмотрим некоторые стандарты допусков литья.

Ⅰ. Система классификации допусков: контроль точности от линейной до геометрической.

1. Линейный допуск: основа точности размеров

Линейные допуски различных процессов литья значительно различаются, и выбор соответствующего стандарта зависит от характеристик процесса. Литье по выплавляемым моделям: для получения формовки, близкой к заданной, используются керамические оболочки с типичным допуском ±0,005 дюйма на дюйм (около ±0,13 мм/25 мм). Тонкостенные детали сложной формы (толщина стенки <3 мм) имеют более высокую точность, до ±0,003 дюйма/дюйм.

Литье в песчаные формы: соответствует стандарту ISO 8062, точность деления по уровню CT1–CT16. Например: литьё в песчаные формы машинного литья (уровень CT8): допуск размера 250 мм ±0,65 мм; ручное литьё в песчаные формы (уровень CT9): допуск размера 250 мм ±0,8 мм. Литье под давлением: литьё под высоким давлением обеспечивает высокую точность, типичный допуск составляет ±0,1 мм на размер 25 мм, подходит для массового производства прецизионных деталей.

2. Допуск толщины стенки: невидимый страж прочности конструкции

Общий стандарт: система качества R2 предусматривает, что допуск на толщину стенки составляет ±0,020 дюйма (±0,5 мм). Специальный процесс: литье под давлением позволяет контролировать допуск на толщину стенки в пределах ±0,5 мм, что подходит для высокопрочных конструкционных деталей.

3. Геометрический допуск: гарантия точности реализации функций

Плоскостность: литье по выплавляемым моделям может достигать ±0,004 дюйма на дюйм (около 0,1 мм/25 мм), что соответствует требованиям к поверхности гидравлического уплотнения. Концентричность: вращающиеся детали, такие как седла подшипников, должны контролировать соосность внутренних и внешних окружностей в пределах Φ0,1 мм. Параллельность и прямолинейность: направляющие детали: допуск параллельности 0,05 мм/м. Детали вала: прямолинейность должна контролироваться на уровне 0,02 мм/100 мм.

II. Основные элементы контроля допусков: треугольная связь между процессом, материалом и размером

1. Характеристики процесса определяют верхний предел точности.

Литье по выплавляемым моделям: точное изготовление оболочек и низкотемпературный обжиг позволяют добиться литья, близкого к заданному, но для деталей большого размера (>500 мм) точность снижается на 15–20 % из-за деформации оболочки; литье в песчаные формы: текучесть песка приводит к колебаниям размеров, а допуски при ручном формовании на 20–30 % меньше, чем при машинном формовании; литье под давлением: высокоскоростное заполнение (скорость до 50–100 м/с) подвержено образованию пор, поэтому необходимо найти баланс между точностью и внутренним качеством.

2. Поведение материала влияет на контроль деформации.

Алюминиевый сплав: коэффициент линейного расширения составляет 23,6×10⁻⁶/℃, и необходимо предусмотреть запас на усадку 1,8–2,2%. Чугун: расширение графитации может компенсировать усадку 30–50%, а контроль допусков лучше, чем у деталей из алюминиевого сплава того же размера. Стальные отливки: деформация при термообработке достигает 0,1–0,3%, и необходимо предусмотреть запас на последующую обработку 0,5–2 мм.

3. Проблема масштаба и сложности

Эффект увеличения размера: допуск отливок размером 500 мм обычно на 50–100 % меньше, чем допуск деталей размером 100 мм. Штраф за сложность: для каждой дополнительной полости стержня допуск необходимо ослабить на 0,05 мм. Допуск тонкостенных деталей (<3 мм) необходимо расширить на 30%. Допуск сложных криволинейных деталей ослабляется на 20–40%.

III. Руководство по допуску: от выбора стандарта до контроля затрат

1. Методология выбора класса допуска

Принцип приоритета функций: Сопрягаемая поверхность: использовать класс IT7-IT9 (отверстие Φ50 мм, поле допуска ±0,025 мм) Несопрягаемая поверхность: ослаблена до класса IT11-IT13 (поле допуска ±0,21 мм) Экономическая оценка: с каждым увеличением класса допуска стоимость увеличивается на 15%-30% Стандартная система отсчета: Международная: ISO 8062 (песчаная форма), ISO 2768 (общий допуск) Китай: GB/T 6414 (допуск на размер отливки), GB/T 11374 (маркировка допуска отливки)

2. Навыки маркировки чертежей

Метод прямой маркировки: «CT8» означает соответствие требованиям класса CT8 по ISO 8062. Метод предельного размера: «50+0,1/-0,05» определяет верхнее отклонение +0,1 мм, нижнее отклонение -0,05 мм. Асимметричный допуск: посадка с натягом в отверстии: маркировка «+0,05/0». Посадка с зазором в валу: маркировка «0/-0,03».

3. Специальные сценарные решения

Контроль дислокации: несоосность поверхностей разъема отмечена как «максимальное значение дислокации ≤0,2 мм». Локальное повышение точности: для ключевых поверхностей зарезервирован припуск на обработку 0,5–1 мм. Достижение класса IT6 (поле допуска ±0,009 мм) путем обработки. Комбинированный допуск: одновременный контроль положения и контура, например, «положение Φ0,1 мм, точка отсчета AB, контур 0,05 мм».

4. Тенденция к оптимизации допусков: интеграция интеллектуального производства и экологичного литья.

Цифровое моделирование: прогнозирование усадочной деформации с помощью программного обеспечения, такого как MAGMAsoft, оптимизация параметров процесса и сокращение диапазона контроля допусков на 20%. Случай с корпусом цилиндра автомобиля показывает, что оптимизация моделирования сужает диапазон допусков с ±0,3 мм до ±0,24 мм. 3D-печать песчаных форм: непосредственное формование сложных полостей, сокращение количества поверхностей разъема и достижение допуска литья в песчаные формы уровня CT7 (допуск размера 250 мм ±0,5 мм), что на один уровень выше, чем у традиционного процесса. Управление с обратной связью: интеграция определения размеров в режиме реального времени в литьевую машину и стабилизация допусков путем адаптивной регулировки параметров процесса. Производство корпуса коммуникационного оборудования показывает, что управление с обратной связью снижает колебания размеров с ±0,08 мм до ±0,05 мм. Облегченная конструкция: оптимизация топологии уменьшает разницу в толщине стенок отливок и снижает колебания размеров, вызванные тепловыми узлами. Разница в толщине стенок корпуса двигателя нового энергетического транспортного средства была уменьшена с 8 мм до 3 мм за счет оптимизации, а контроль допусков был улучшен на 40%.

Вывод: баланс между точностью и стоимостью

Контроль допусков литья является комплексным отражением технической и экономической эффективности. Пример блока цилиндров автомобильного двигателя показывает, что при увеличении допуска литья в песчаные формы с CT9 до CT8, несмотря на увеличение себестоимости детали на 8% (с 480 до 518 юаней), объем доработки на сборочной линии снизился на 65% (с 12% до 4,2%), что позволило сэкономить более 2 миллионов юаней в год (из расчета годового объема производства 50 000 деталей). Это подтверждает истину: «правильный допуск — это лучший допуск».

В будущем, с развитием интеллектуальных технологий литья, контроль допусков выйдет на новый уровень, характеризующийся более высокой точностью и более низкой стоимостью. Ожидается, что благодаря глубокой интеграции технологий «технология-материал-цифровые технологии» контроль допусков литья совершит скачок от «эмпирического контроля» к «точному прогнозированию», что обеспечит ключевую поддержку трансформации и модернизации обрабатывающей промышленности.
